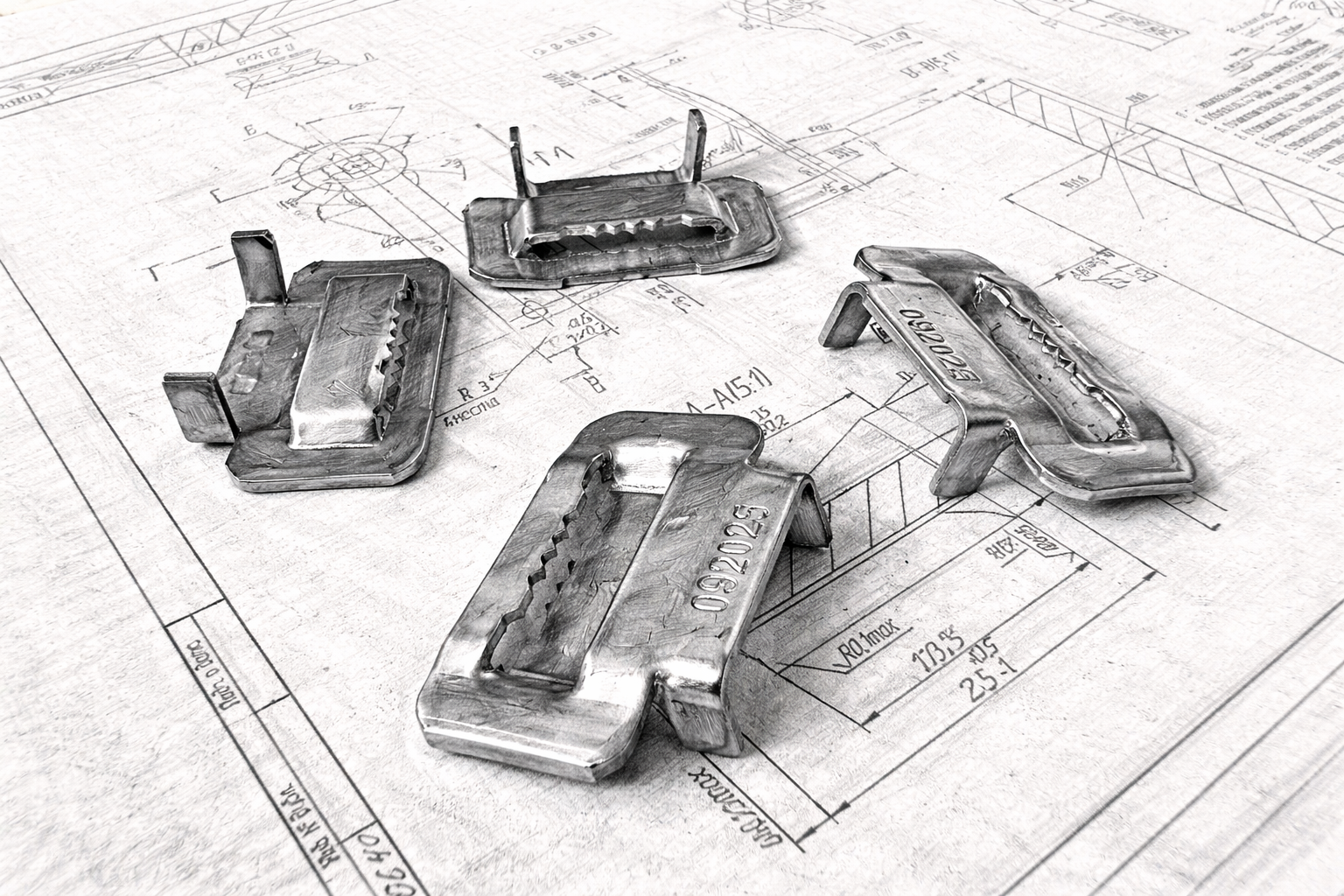

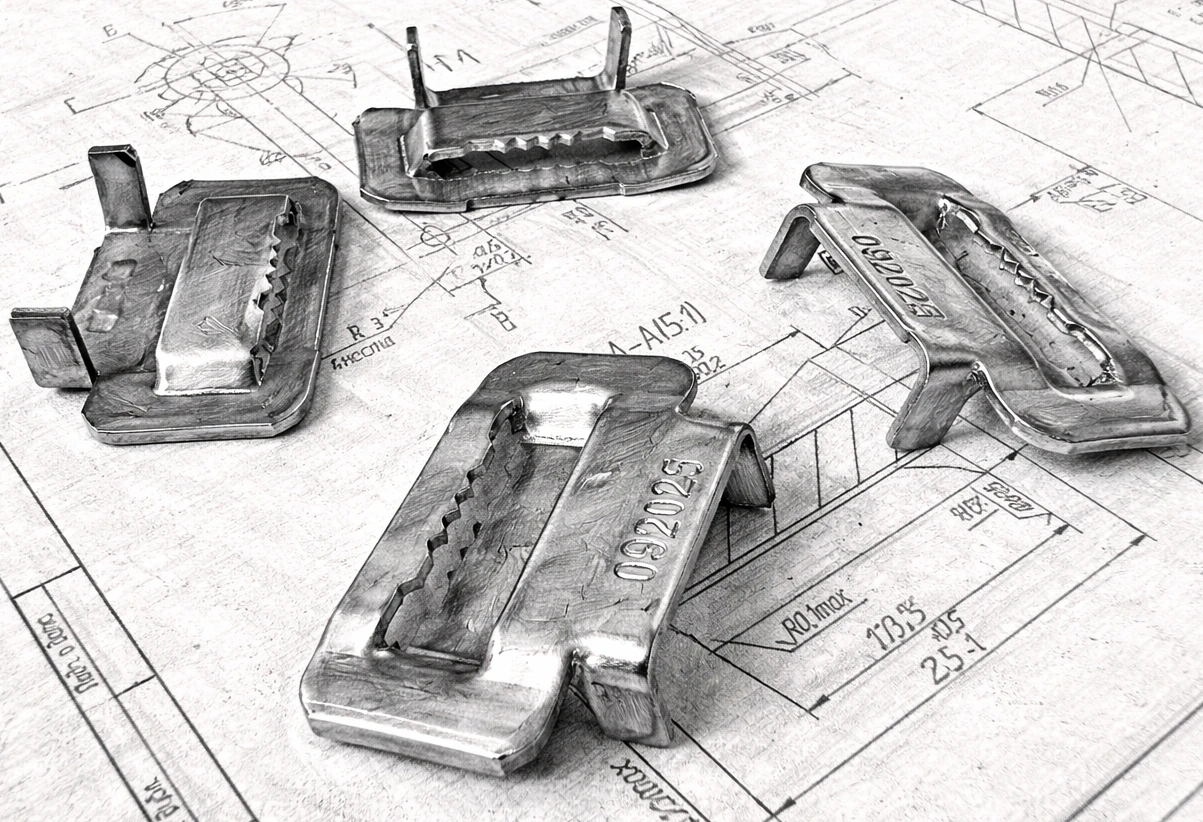

Бугель 20 для ленты бандажной из нержавеющей стали AISI 304
Бугель 20 (также обозначается как C20, С20, СУ-20, СГ-20, NB20, B-20, В 200 или зубчатый бугель) — это усиленный крепёжный элемент с зубьями для фиксации стальной бандажной (монтажной) ленты шириной 19–20 мм.
В отличие от гладкой скрепы (NC20 / А-20), бугель имеет острые насечки (зубцы), которые вгрызаются в ленту, обеспечивая значительно более высокую удерживающую силу и предотвращая проскальзывание под нагрузкой.
Наша компания «ТочДеталь» производит под заказ бугель 20 из нержавеющей стали AISI 304 толщиной 1,5 мм.
Изготовление под заказ из 201 и оцинкованной стали.
Возможность адаптации под задачу: индивидуальная упаковка и маркировка, штрих код
Работаем как контрактный производитель и подрядчик:
• Изготовление точно под ваши чертежи и требования
• Производство под вашим брендом (без упоминания ТочДеталь)
• Возможна давальческая схема (ваш материал)
• Индивидуальная упаковка, маркировка и логистика «под ключ»
Возможность производства серий от 100 до десятков тысяч штук без «света» для конечного заказчика..
Вы получаете готовый продукт — мы остаемся «за кадром».
Готовы адаптировать параметры изделия (толщину, длину лапок, упаковку) под вашу задачу и предоставить полный комплект документов.
Нужна партия бугель 20 (AISI 304, 08Х18Н10 по ГОСТ)? Заполните форму ниже или напишите нам — рассчитаем стоимость и сроки в течение 1 рабочего дня.
Мы превращаем вашу задачу в готовое, надёжное и полностью соответствующее нормам решение.
Можем оценить организацию производства подобной продукции «с нуля»
Бугель 20 с бандажной лентой широко используется в:
• Монтаже самонесущих изолированных проводов (СИП) на анкерных и промежуточных опорах ЛЭП (до 1 кВ).
• Креплении анкерных и поддерживающих кронштейнов к железобетонным, деревянным и металлическим столбам.
• Установке дорожных знаков, рекламных и информационных щитов с высокой ветровой нагрузкой.
• Креплении тяжёлого оборудования, кабельных конструкций и инженерных систем на колоннах и фермах.
• Монтаже теплоизоляции трубопроводов в условиях повышенных механических нагрузок.
Совместим со всеми типами бандажной ленты толщиной 0,5-1,0 мм (F20, ЛБ 2007, ЛМ и аналоги). Необходим инструмент натяжения.
Бугель 20: конструкция и ключевые особенности
• Острые насечки надёжно фиксируют ленту и препятствуют её смещению даже при сильном натяжении и динамических нагрузках.
• Размеры прохода точно расчитаны под ленту 19-20 мм (3/4″)
• Толщина металла 1,5 мм (по заказу 1,6 мм) — что соответсвует мировым аналогам у большинства производителей.
• Аустенитную нержавеющую сталь AISI 304 (08Х18Н10 по ГОСТ)
• Разрушающая нагрузка не менее 10,5 кН
Такая конструкция делает Бугель 20 идеальным решением для узлов с высокой растягивающей (фронтальной) нагрузкой, где Скрепа 20 может не обеспечить достаточную надёжность.
Рекомендуется для ответственных узлов — анкерные кронштейны СИП, где скрепа 20 может быть недостаточно надёжной.
Как можем работать:
- Производство Бугель 20 из нашего материала (сертификаты, по необходимости: лабораторные испытания)
- Давальческая схема (материал заказчика) — помогаем с закупом материала, логистикой, рабочий документ: накладная М-15
- Контрактное производство под вашим брендом
Подходит, если:
— вы поставляете продукцию конечному заказчику
— требуется стабильное качество и повторяемость
— важно не раскрывать производителя
Ответим в течение 1 рабочего дня
Без обязательств с вашей стороны
Расшифровка обозначения Бугель 20-1,5 (304):
20 — максимальная ширина бандажной ленты в мм используемая совместно с бугелем
1,5 — толщина металла используемого при изготовлении бугеля в мм.
304 — марка: аустенитную нержавеющую сталь AISI 304 (08Х18Н10 по ГОСТ)
Обозначения C20, С20, СУ-20, СГ-20, NB20, B-20, В 200 у разных производителей не являются строгим стандартом и могут варьироваться.
Нормативная база:
ГОСТ ISO 3506-1—2014 МЕХАНИЧЕСКИЕ СВОЙСТВА КРЕПЕЖНЫХ ИЗДЕЛИЙ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
Требованиям ПУЭ и СТО 34.01-22-003-2015 к арматуре ВЛ
Подробнее о свойствах нержавеющей стали AISI 304 можно ознакомиться в справочных источниках.
Дополнительно по согласованию:
— упаковка под ваш бренд
— маркировка / этикетка
— комплектация наборов (например: лента бандажная в комплекте со скрепой)
— отгрузка напрямую вашему клиенту
Подключаемся как контрактный производитель без «света» для конечного заказчика.

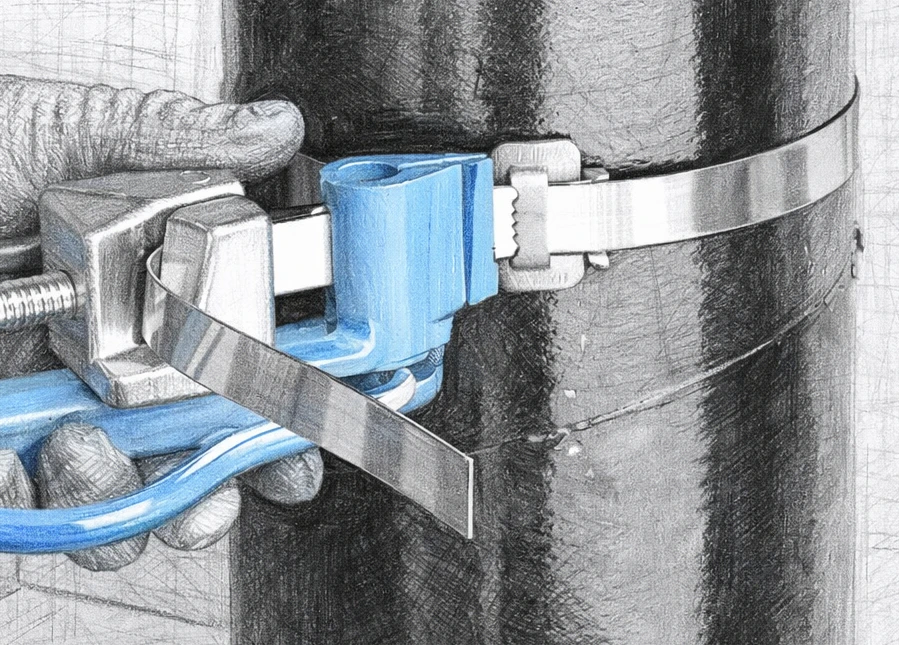

Технология монтажа Бугель 20
- Обернуть бандажную ленту вокруг опоры и кронштейна.
- Пропустить конец ленты через натяжитель (ИН-20, BTS или аналог).
- Натянуть ленту до требуемого усилия (рекомендуется контролировать момент).
- Надеть Бугель 20 на два слоя ленты.
- Обрезать излишек и загнуть «ушки» бугеля внутрь (молотком или специальными клещами).
Важно: на анкерных опорах рекомендуется использовать именно бугель и двойное оборачивание ленты. Избегайте недотяга или перетяга ленты.
